Micro via Crack 불량 원인과 해결책

by galgal 2025. 3. 13.

1. Micro via Crack이란?

Micro via는 PCB(Printed Circuit Board)에서 층간 연결을 위해 형성되는 작은 구멍입니다. 하지만 특정 조건에서 균열(Crack)이 발생할 수 있으며, 이는 신호 연결 문제나 전기적 불량을 초래할 수 있습니다.

🔹 주요 원인

  • Smear Residue(잔여물)
  • Misregistration(위치 정렬 불량)
  • Soft Etching 부족
  • 무전해동(Copper Plating)이 너무 두꺼운 경우
  • 레이저 가공이 과다하여 바닥 패드(Wedge)가 손상된 경우
  • 무전해동에 발생한 Nano Void(미세한 기공)

2. Micro via Crack 발생 메커니즘

Micro via 균열이 발생하는 주요 원인은 **PCB의 열팽창(Z-Axis Expansion)**입니다. 온도 변화에 따라 물질이 팽창하면서 기계적 응력이 증가하여 Crack이 발생할 수 있습니다.

🔹 균열을 유발하는 주요 요인

  1. 솔더링(Soldering) 시 PCB의 열팽창 → Blind Via의 Capture Pad에 응력 발생
  2. Buried Via에서의 팽창 → 상층 구조에 충격을 줌
  3. 주변 PCB Delamination(박리)로 인한 응력 전달

3. Micro via Crack이 위험한 이유

  • PCB에서 가장 흔하게 발생하는 불량 유형 중 하나입니다.
  • 제조 공정 중 검출이 어렵습니다. 특히 SMT 공정에서 ICT(In-Circuit Test)만으로 완벽하게 선별되지 않을 수 있습니다.
  • 시간이 지나면서 점진적으로 악화되는 **진행성 불량(Latent Defect)**으로, 필드(Field)에서 사용 중 문제가 발생할 가능성이 있습니다.
  • 필드에서 불량이 발생하면 대량 리콜로 이어질 위험이 있어 치명적인 손실을 초래할 수 있습니다.

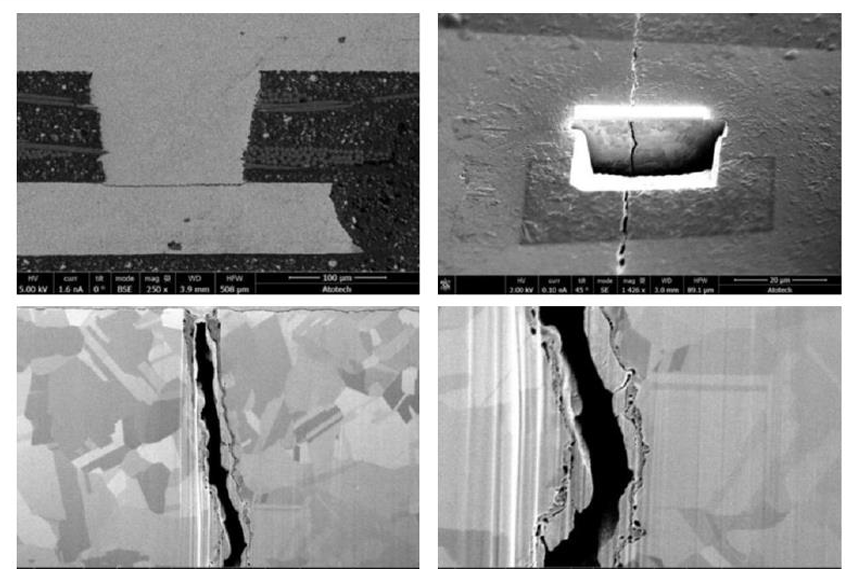

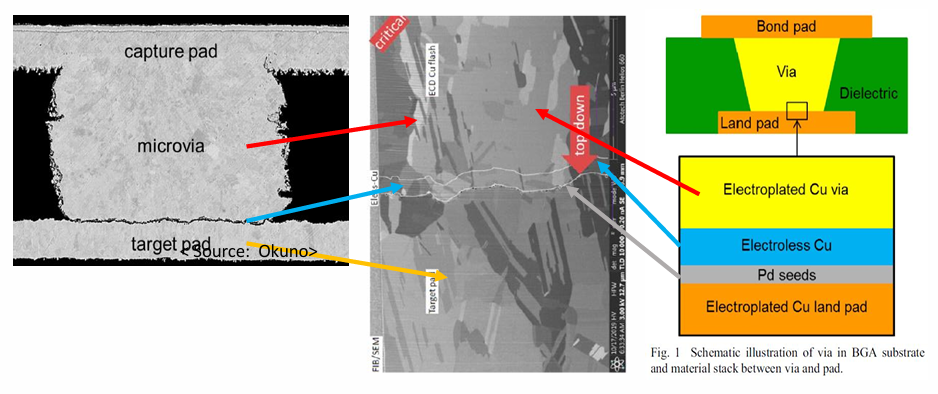

4. Micro via Crack 발생 위치

Micro via Crack은 다양한 위치에서 발생할 수 있으며, 주요 발생 위치는 다음과 같습니다.

  1. CCL~무전해동 경계
  2. 무전해동~무전해동 계면 (Cu Bulk Crack)
  3. 무전해동~전기동 계면
  4. 전기동과 Interface(1µm 이내에서 Crack 발생)

5. Micro via Crack의 주요 원인 및 해결책

원인 설명 해결책

Laser Ablation 불량 레이저 에너지가 과다하여 Target Pad 외곽에 미세한 Delamination 발생 레이저 에너지 최적화
Desmear 불량 Smear 잔여물로 인해 도금층 접착력 저하 Desmear 공정 최적화
Soft Etching 부족 표면 산화막 제거 부족으로 도금층 접착력 저하 적절한 Soft Etching 적용
무전해동 두께 과다 내부 응력 증가로 인해 균열 발생 적정 도금 두께 유지
과도한 열충격 솔더링 및 Thermal Cycle 중 Z축 팽창으로 균열 발생 솔더링 온도 조절, 흡습 방지

6. Micro via Crack 검사 방법

Micro via Crack은 PCB 생산과 SMT 공정에서 매우 중요한 불량 요소이며, 적절한 공정 관리가 필수적입니다.

📌 적절한 레이저 가공, Soft Etching, 도금 두께 조절, 열충격 관리 등을 통해 균열을 예방할 수 있습니다.
