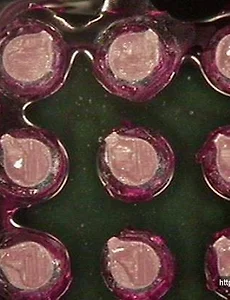

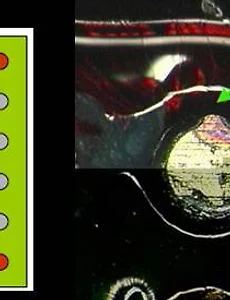

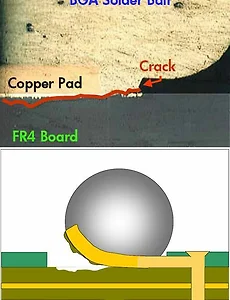

불량분석5 Nonwet불량에 대한 자료(젖음 불량) 젖음 불량으로 알려진 Non-wet불량에 대한 자료입니다. 어떤 회사에서는 스노우맨이라고 부르기도 한다네요. 아무래도 생김새가 눈사람을 닮아서..ㅎㅎ 현미경으로 아래와 같은 불량을 확인하기 힘들며.. X-ray나 CT로는 어느 정도 추정할 수는 있겠습니다. 제일 확실한 것은 Section을 통해 아래 사진과 같이 확인 할 수 있습니다. 2014. 1. 6. Dye Stain(Dye Pry)이란? - (#4) Root Cause of Failure Board에 대한 기판 Line 혹은 총조 Line에서의 물리적인 Damage – - 부적절한 Handling –- PCB Routing 공정에서의 Damage –- Fixture없는 Manual Soldering 공정 –- ICT 및 기타 Pin Probe를 이용한 자동화 Test 공정 –- Sub Assembly 공정 –- Packaging (Boxing) 불량 * BGA가 실장된 Ass'y에 대해서는 모든 부서가 각별히 주의해서 다뤄야 합니다. 한손으로 Ass'y를 들고 이동 한다거나, 각 공정에서 휨이 발생되지 않도록 해야합니다. 2010. 12. 22. Dye Stain(Dye Pry)이란? - (#3) Failure Mode : Lifted Pad - Crack 발생 위치: Copper층과 FR4사이의 Crack 임. •- Crack 발생 경로: 외부 힘에 의한 휨. •- HASL Board에서 주로 발생 됨. •- PCB 원자재 불량 Issue가 아님. •- Delamination Issue 아님. •- 기 Issue 발생 Board는 신뢰성이 매우 낮으므로, 반드시 폐기 해야 함. Failure Mode : Fractured Solder Joint •- Crack 발생 위치 : BGA Solder과 PCB Copper Pad 의 경계면 •- Crack 발생 경로 : Board 휨에 의해Intermetallic Layer를 따라 Crack 발생. •- Ni/Au Board 및 Pb-free Board.. 2010. 12. 22. Dye Stain(Dye Pry)이란? - (#2) History / Failure Mode •*최근 협력업체에서 Board의 휨 관련 문제 및 그로 인한 BGA Crack Issue가 대두되고 있음. –-가장 높은 손실 비용 : $20 million (약 200억원) –-가장 낮은 손실 비용 : $2.4 million (약 20억원) • *주로 잠재적인 불량 임 – 공정에서 검출하기 난해 함. •*불량은 간헐적인 Contact Issue 및 Full-Open Soldering Issue 등, 주로 BGA 관련 Issue 임. –-주요 Failure Location : BGA의 Corner 부분 2010. 12. 21. Dye Stain(Dye Pry)이란? - (#1) Dye Staining Method • 파괴 Test의 일종으로, PCA의 BGA Solder Crack 및 Solder Joint 관련 불량에 대한 검출 시 사용. • Dye Staining Test – - BGA 주변에 세척제 (IPA)로 세척 실시. (Ball 사이 Flux 잔사 제거) - DyeKem Steel Red™ 용액을 BGA 아랫면에 4면에 걸쳐 골고루 뿌려 줌. –- Crack이나 Solder Open이 있을 경우 Dye 용액이 스며듦. –- Dye 용액을 건조. (Dry Chamber에서 90℃ 4시간 이상 Curing 실시) –-물리적인 힘을 가해, BGA를 Board로부터 강제로 제거. (Hand Driver 등 이용) (Solder Ball에 직접 닿지 않도록 하며, 모서리 쪽을.. 2010. 12. 21. 이전 1 다음
