소프트 에칭(Soft etching) 자료 수집~

소프트 에칭은 화학적 방식 중 Brush를 사용하지 않고 화학 약품 처리로 PCB 표면을 처리하는 방식이다.

(1) Soft etching 방식
etching 약품으로 Cu 표면에 세정 및 미세한 요철을 부여해 준다.

① 과수․황산 type
H2O2와 H2SO4 및 미량의 안정제의 혼합물로 가장 대표적인 Soft etching 약품으로 확실한 etching 효과가 있고, 수명이 긴 (Cu 농도가 높음) 장점이 있는 반면 불균일한 표면 처리가 되는 단점이 있다.

② 과 황산 나트륨․황산 type
Na2 S2O8과 H2SO4을 주재료로 혼합한 Soft etching 액으로 아주 균일 미세한 표면 요철을 형성하므로써 최상의 품질을 나타내지만, 약품의 고가 및 수명이 짧은 단점이 있다.

그밖에.. (2) Chemical Cleaning 방식 , (3)산 처리 방식 등이 있다.







[전문 업체에서 퍼온 글]

소프트 에칭 시리즈란?

HMC 시리즈는 PCB 제조 공정에서 사용되는 동박 소재에 구애받지 않고 뛰어난 동 표면 조도를 형성시킵니다. 또한, 미세패턴 형성에 필수적인 구리와 Dry flim reist간 강한 밀착력을 제공하는 황산과수 타입의 소프트 에천트입니다.

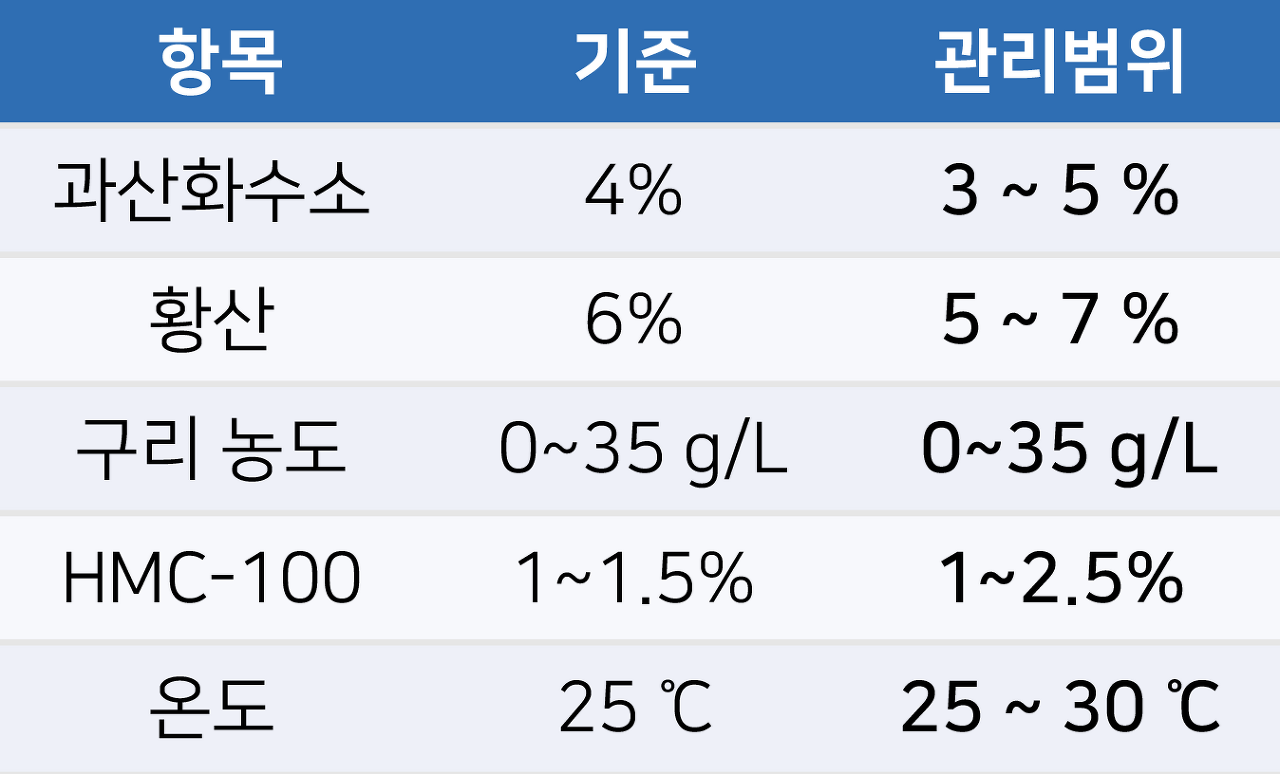

용도 및 특징

• D/F, S/R 전처리용으로 사용

  : Dry film resist, Solder resist

• 에칭 후 동 표면에 균일한 조도 형성

  : Dry film, ink와의 밀착력 향상

• 과산화수소에 대한 뛰어난 안정성

  : Spray, dip공정 모두 사용이 가능

• 높은 경제성

  : 저농도에서도 우수한 표면 조도를 형성

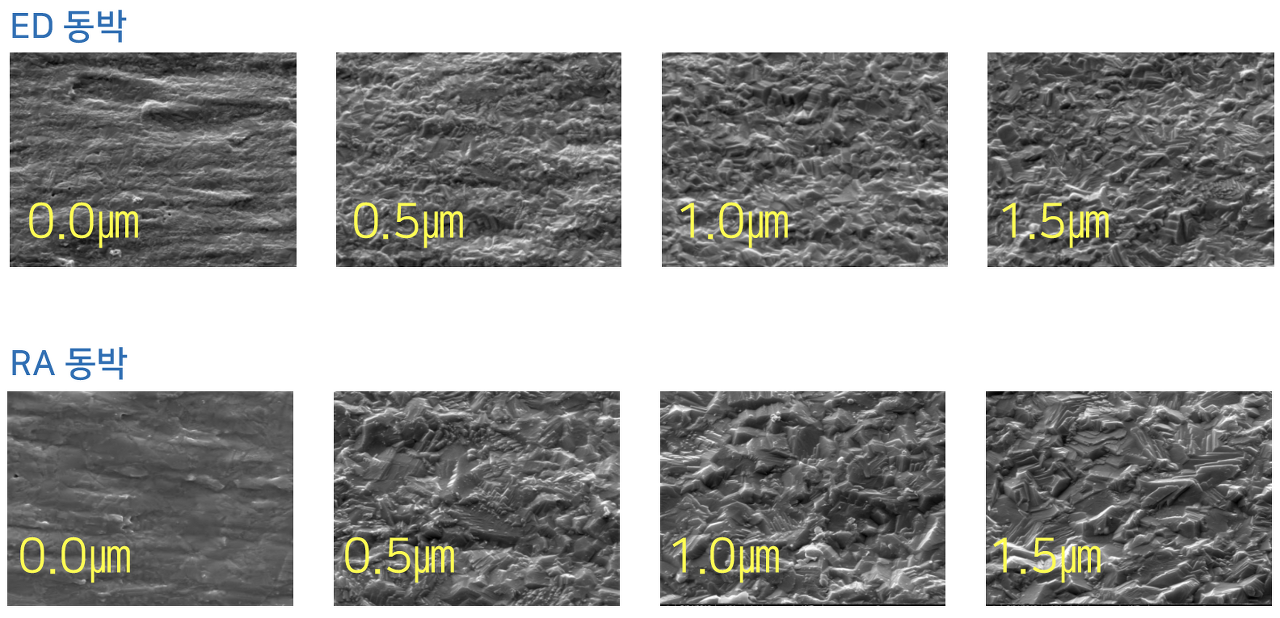

에칭량에 따른 표면 사진









아래는 분석용으로 쓰이는 소프트 에칭액 소개이다.
아래 제품을 사용하거나, 과산화수소 + 암모니아수를 배율에 맞춰 사용하는 분석 기관도 있다.

ETCH-Cu, Mild (소프트 에칭액)

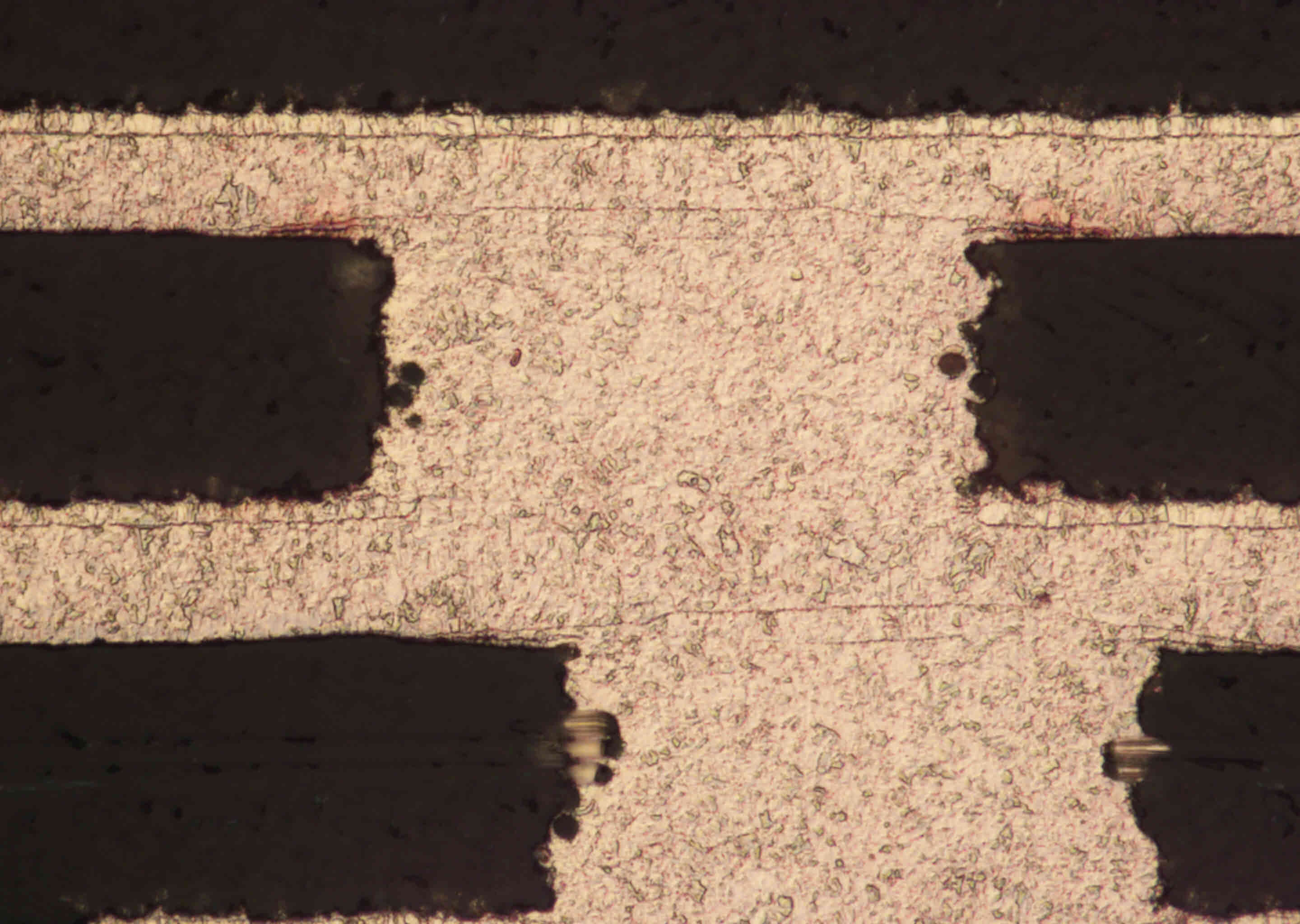

아래 사진은 PCB 분석용으로 소프트 에칭을 해 본 사진이다.
